AISLAMIENTO SÍSMICO

Aislador de Núcleo de Plomo
— LRB

Descripción del sistema

¿Qué es el LRB?

El LRB (Lead Rubber Bearing) combina la flexibilidad de un elastómero con la capacidad disipativa de un núcleo de plomo central. Durante un sismo, el núcleo entra en fluencia y convierte la energía cinética en calor, reduciendo dramáticamente la aceleración transmitida a la superestructura.

¿Cómo funciona?

El dispositivo está formado por láminas alternadas de caucho natural de alto amortiguamiento y placas de acero vulcanizadas, con un núcleo de plomo sólido al centro. Bajo carga lateral sísmica, el caucho deforma lateralmente mientras el plomo fluye plásticamente, disipando energía ciclo a ciclo con un lazo histerético estable.

Solicitar cotización técnica ⬇ Descargar ficha técnica (PDF)

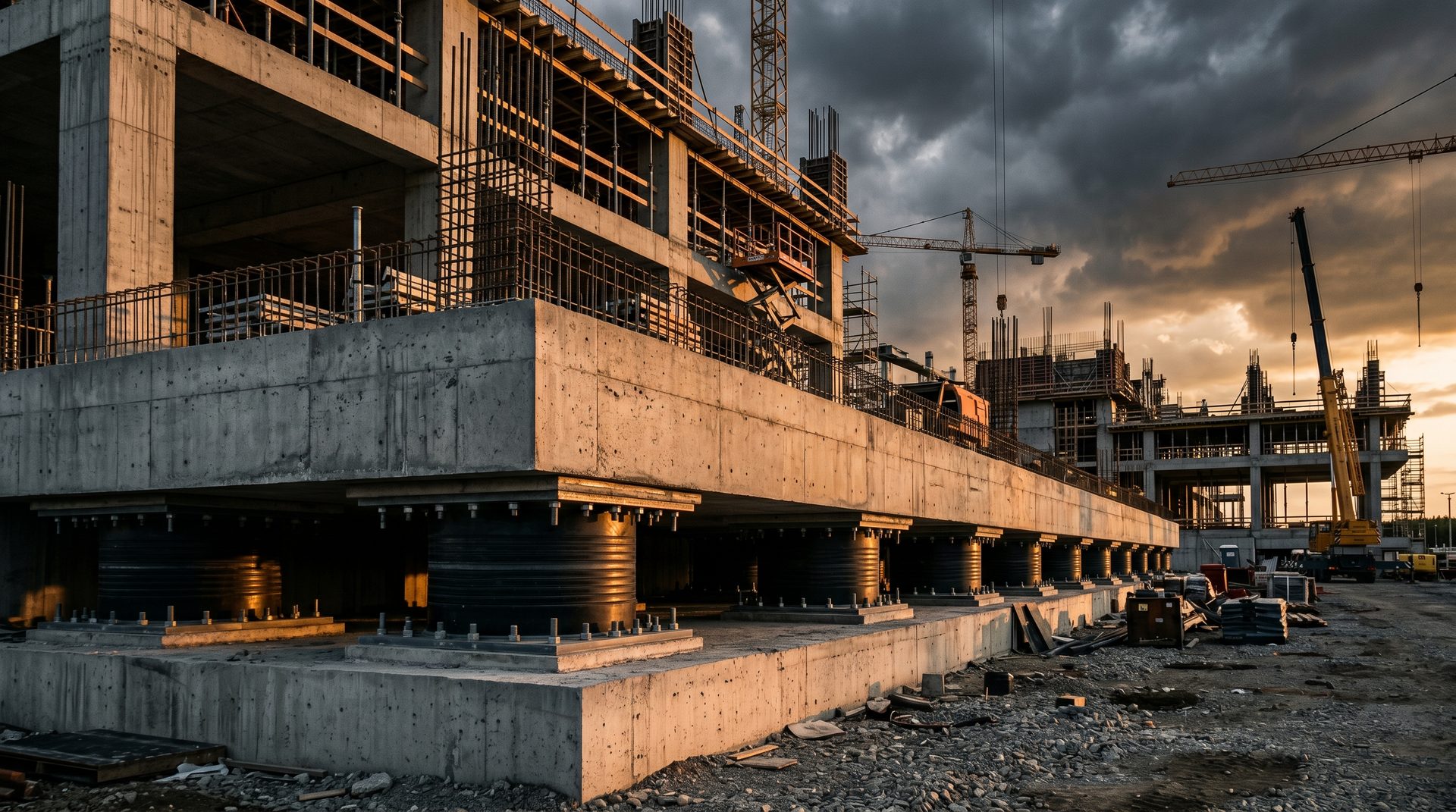

Sistema LRB VELATOPH® — Aislador de Núcleo de Plomo
LRB fabricado en VELATOPH® · Manzanillo, México
Datos de diseño

Especificaciones técnicas

Todos los dispositivos VELATOPH® se diseñan y fabrican según la demanda específica del proyecto. Los rangos indicados corresponden a nuestra capacidad de fabricación bajo normas internacionales.

ParámetroRango / Valor
Carga vertical de diseño500 – 50,000 kN
Desplazamiento de diseño15 – 60 cm
Amortiguamiento efectivo20 – 35%
Rigidez efectivaSegún demanda del proyecto
Diámetros disponibles300 – 1,500 mm
Altura de fabricaciónPersonalizada
Concreto de contactof'c ≥ 250 kg/cm²
Normas de diseñoASCE 7-22 · AASHTO · ISO 22762
Casos de uso

Aplicaciones principales

Hospitales y clínicas

Protección de infraestructura crítica que debe operar durante y después del sismo.

Puentes vehiculares

Reducción de fuerzas sísmicas en pilas y estribos; compatible con cargas móviles.

Edificios gubernamentales

Sede de dependencias que no pueden interrumpir operaciones.

Plantas industriales

Protección de equipo sensible y continuidad operativa.

Cumplimiento normativo

El LRB cumple las normas más exigentes

Cada dispositivo es diseñado, fabricado y documentado bajo los estándares internacionales y mexicanos aplicables a su tipo de estructura y zona sísmica.

AASHTO LRFD BridgeISO 22762-1:2010ASCE 7-22 Ch.17NTC-CDMX 2023CFE-Sismo 2015
