Una de las preguntas más frecuentes que recibimos de proyectistas, desarrolladores y propietarios es también la más legítima: "¿Cuál es el mejor sistema de aislamiento sísmico?" La respuesta honesta es que no existe un sistema universalmente mejor. Lo que existe es el sistema adecuado para cada proyecto.
La elección correcta depende de varios factores simultáneos: la carga de la estructura, el tipo y condición del suelo, el espacio físico disponible para el desplazamiento, el nivel de amortiguamiento que requiere el análisis dinámico, el nivel de importancia de la estructura y, por supuesto, el presupuesto. Este artículo explica cómo funciona el aislamiento sísmico y compara en detalle los sistemas que fabrica VELATOPH® para que puedas orientar mejor la conversación con tu equipo de ingeniería.
Cómo funciona el aislamiento sísmico
Antes de comparar sistemas, es útil entender el principio que todos comparten. En un edificio convencional, la energía sísmica entra por la cimentación y viaja hacia arriba amplificándose en cada piso. La respuesta típica del diseño convencional es hacer la estructura más rígida y fuerte para que resista esa energía.

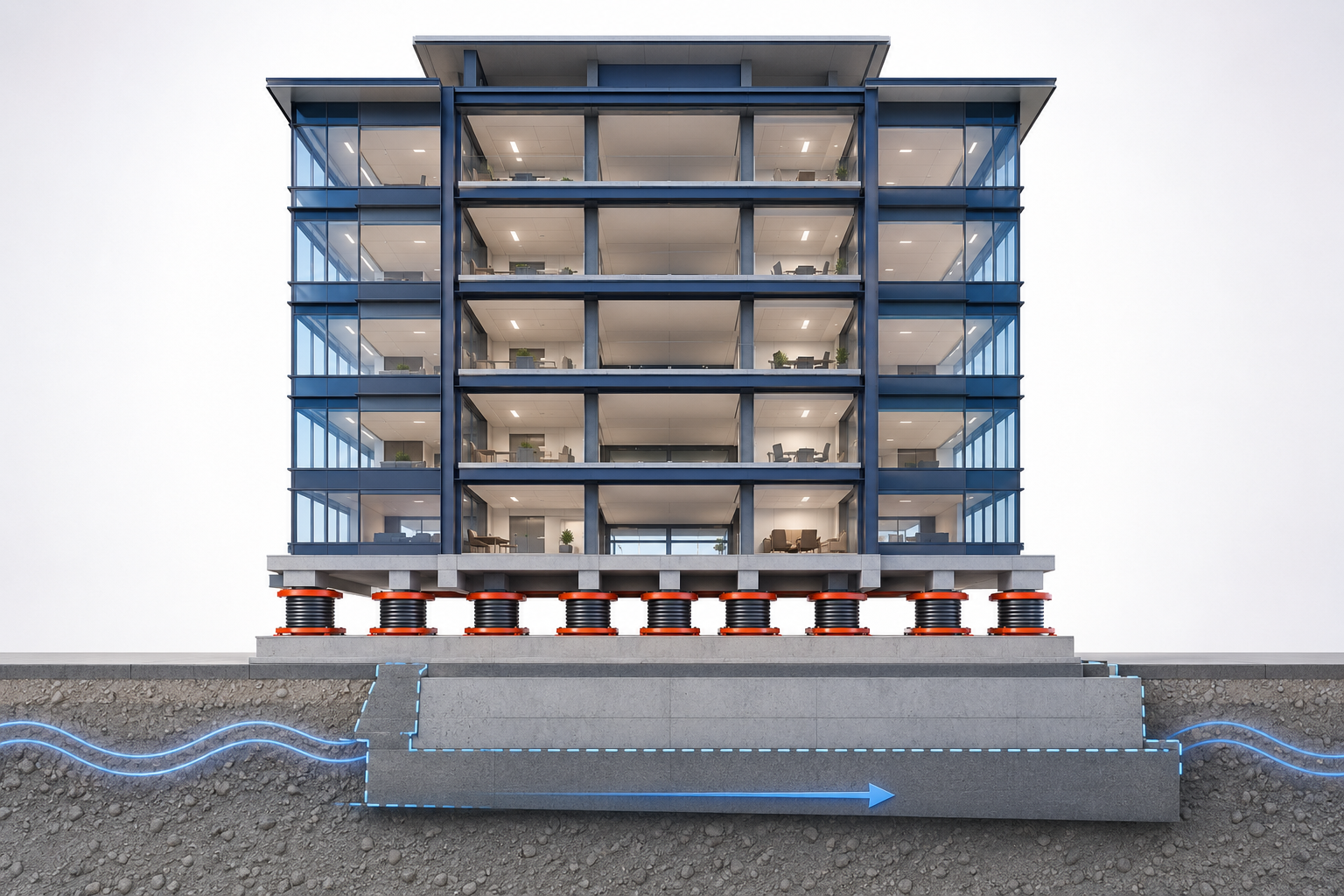

El aislamiento sísmico opera de forma completamente diferente: en lugar de resistir la energía, la intercepta antes de que llegue a la superestructura. Esto se logra insertando un nivel de dispositivos de baja rigidez horizontal —los aisladores— entre la cimentación y el edificio. Al hacerlo, el período natural de la estructura se alarga significativamente, desacoplándola del movimiento del suelo. La reducción de fuerza sísmica transmitida puede alcanzar el 90%.
Todos los sistemas de aislamiento de VELATOPH® comparten este principio. Lo que los diferencia es cómo logran la flexibilidad horizontal, cómo disipan la energía, qué tipo de cargas pueden manejar y qué período de aislamiento alcanzan. Conocer esas diferencias es clave para elegir correctamente.
Los sistemas, uno por uno
LRB — Aislador elastomérico con núcleo de plomo
El LRB (Lead Rubber Bearing) es el sistema de aislamiento más utilizado en infraestructura crítica a nivel mundial. Está compuesto por capas alternadas de caucho natural de alta calidad y láminas de acero vulcanizadas en caliente, con un núcleo de plomo central que es su elemento diferenciador. El núcleo de plomo trabaja en fluencia cíclica durante el sismo, disipando energía en cada ciclo de carga.
Esto le da al LRB la característica más valorada para estructuras de alta importancia: combina aislamiento y disipación de energía en un solo dispositivo, sin necesidad de añadir disipadores separados. Los parámetros de fabricación son:
- Diámetros: 500 a 1,000 mm
- Desplazamientos de diseño: 150 a 400 mm
- Amortiguamiento efectivo: ξ ≈ 23–44%, según el módulo G del caucho (0.4–1.0 MPa)
Es el sistema ideal para hospitales, puentes, edificios gubernamentales y cualquier estructura esencial donde la interrupción de operación no es aceptable. En los Puentes El Quelite 1 y 2 en Sinaloa (2022), VELATOPH® instaló 70 + 70 aisladores LRB que protegen uno de los tramos carreteros más importantes del Pacífico mexicano.
LDRB — Aislador elastomérico de bajo amortiguamiento
El LDRB (Low Damping Rubber Bearing) comparte la arquitectura de capas de neopreno y láminas de acero A-36 del LRB, pero con una diferencia técnica fundamental que se confunde con frecuencia: el LDRB no lleva núcleo de plomo. Su amortiguamiento efectivo es menor (ξ ≈ 15%), lo que simplifica su fabricación y reduce su costo unitario de forma significativa.
Esta diferencia lo convierte en el sistema óptimo para aplicaciones donde el análisis dinámico no requiere alto amortiguamiento: vivienda, edificios pequeños y estructuras de menor importancia sísmica. VELATOPH® fabrica dos modelos para uso habitacional:
- LDRB300 (300 × 300 mm): para casas de 1 y 2 niveles
- LDRB400 (400 × 400 mm): para edificios de hasta 4 niveles
El LDRB es el primer sistema de aislamiento sísmico diseñado específicamente para vivienda en México, desarrollado por VELATOPH® a partir de 2010. También se utiliza para aislamiento de vibración de maquinaria industrial, donde su bajo amortiguamiento y alta rigidez vertical lo hacen adecuado para cargas cíclicas no sísmicas.
FPS / FP3 — Aislador de péndulo de fricción (triple péndulo)
El FPS (Friction Pendulum System) opera sobre un principio completamente distinto a los elastoméricos. En lugar de caucho, utiliza un plato cóncavo de acero inoxidable 316L y un deslizador con recubrimiento de PTFE (teflón). Cuando el edificio se mueve, el deslizador asciende por la superficie cóncava —igual que un péndulo— y la gravedad lo devuelve al centro: re-centrado gravitacional automático, sin necesidad del caucho.
La propiedad más importante del FPS es que su período de aislamiento depende únicamente de la geometría del plato (el radio de curvatura), no de la masa de la estructura. Esto lo hace altamente predecible ante variaciones de carga vertical, que es exactamente el escenario de un hospital con variación de ocupación entre pisos. Los parámetros son:
- Cargas: 100 a 1,500 toneladas por dispositivo
- Período de aislamiento: 2.0 a 4.5 s
- Reducción de fuerza sísmica: más del 90%
La versión de triple péndulo (FP3) incorpora tres superficies cóncavas concéntricas, lo que le permite una respuesta multiescalón: comportamiento diferente ante sismos pequeños, moderados y extremos. Para el Hospital de Bahía de Caráquez, Ecuador (2021), VELATOPH® fabricó e instaló 64 dispositivos de péndulo de fricción en uno de los proyectos de infraestructura de salud más importantes de la región andina.
DFP — Aislador de doble péndulo de fricción
El DFP (Double Friction Pendulum) es la versión de dos superficies cóncavas del FPS. Al distribuir el desplazamiento entre dos platos, logra el mismo período de aislamiento que un FPS simple pero con una planta aproximadamente 30% más compacta. Esta característica lo hace especialmente valioso en proyectos donde el espacio en planta del foso de aislamiento es restringido.
Además, al poder diseñar coeficientes de fricción diferentes en cada superficie, el DFP también tiene respuesta multiescalón ante sismos de diferente intensidad. Cargas de diseño: 100 a 1,500 toneladas por dispositivo. Es adecuado para hospitales, puentes de longitud media y edificios de alta importancia con restricción de espacio.
DEF y DVF — Disipadores complementarios
Aunque no son sistemas de aislamiento en sentido estricto, el DEF (Disipador de Energía por Fricción) y el DVF (Disipador de Fluido Viscoso) son elementos complementarios que se integran con el sistema de aislamiento o se emplean de forma independiente para disipar energía adicional en la superestructura.
El DEF ofrece un amortiguamiento equivalente de hasta ξ_eq ≈ 63.7%, con la ventaja de que no sufre daño durante el sismo y es reutilizable. El DVF trabaja con la velocidad de deformación, por lo que es especialmente eficaz para reducir aceleraciones de piso en estructuras esbeltas como puentes, torres y edificios altos. Ninguno de estos dos dispositivos aísla por sí solo; su función es complementar el sistema de aislamiento o usarse en combinación con refuerzo estructural.
Tabla comparativa de sistemas
| Sistema | Principio | Carga / aplicación típica | Amortiguamiento | Ideal para |
|---|---|---|---|---|
| LRB | Elastomérico con núcleo de plomo | Cargas altas · Ø 500–1000 mm | ξ ≈ 23–44% | Hospitales, puentes, edificios esenciales |
| LDRB | Elastomérico sin núcleo de plomo | Cargas bajas–medias · 300–400 mm | ξ ≈ 15% | Vivienda, edificios 1–4 niveles, patrimonio |
| FPS / FP3 | Péndulo cóncavo de fricción (simple / triple) | 100–1500 ton · Período 2.0–4.5 s | Fricción variable | Estructuras con carga variable, hospitales, puentes |
| DFP | Doble péndulo cóncavo de fricción | 100–1500 ton · Planta compacta | Fricción variable | Espacio restringido, hospitales, puentes |
¿Cómo elegir el sistema correcto?
A partir de la comparación anterior, algunas orientaciones prácticas para guiar la conversación con el equipo de ingeniería:
- ¿Vivienda o edificio pequeño con presupuesto acotado? El LDRB es la opción natural: bajo costo, instalación sencilla y rendimiento suficiente para estructuras de hasta 4 niveles.
- ¿Hospital, puente o edificio esencial que no puede dejar de operar? El LRB o el FPS son la primera línea: alto amortiguamiento, largo historial de proyectos críticos y período de aislamiento largo.
- ¿El espacio en planta para el foso de aislamiento es reducido? El DFP ofrece el mismo período que el FPS en un diámetro ~30% menor.
- ¿La carga vertical varía significativamente de un punto a otro de la planta? El FPS o DFP tienen período independiente de la masa: la respuesta dinámica es predecible aunque cambien las cargas de ocupación.
- ¿Se necesita disipación adicional o reducción de aceleraciones en la superestructura? Complementar el sistema de aislamiento con DEF o DVF permite afinar el desempeño del conjunto.
El respaldo de VELATOPH®
VELATOPH® es una empresa mexicana fundada en 2010, primera en México en desarrollar y fabricar dispositivos sismorresistentes para distintos tipos de estructura. Con una planta de producción de 1,000 m² en Manzanillo, Colima, y laboratorio de ensayo propio en la Universidad de Colima, cada dispositivo —LRB, LDRB, FPS, DFP, DEF o DVF— se certifica individualmente bajo los procedimientos de prueba exigidos por los códigos UBC, ASCE 7 y AASHTO.
Con más de 60 proyectos ejecutados en 5 países —México, Guatemala, Ecuador, República Dominicana y Puerto Rico— el equipo de VELATOPH® ha trabajado con puentes, hospitales, vivienda, edificios universitarios e inmuebles históricos. Todos los sistemas se diseñan bajo ASCE 7-22, AASHTO, ISO 22762, NTC-Sismo y MDOC-CFE.
